近年來，隨著物聯網技術的快速發展，智能手機的普及和監控攝像頭的網絡化，使用數字技術進行遠程監控已經很容易實現。這些場景在十年前是不可想象的，今天很容易實現。以下是如何數字監控攝像頭圖解。
所需設備：數字監控攝像頭、路由器、智能手機，這三種硬件設備至關重要。基本上每個人都有智能手機，不需要花錢，家里的寬帶和路由器現在也必須匹配，唯一的錢是相機，高清相機現在很便宜，一般幾百元。

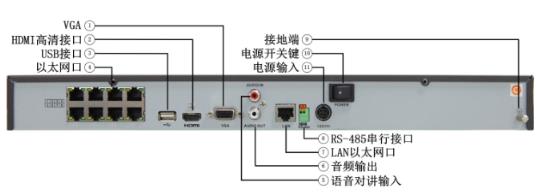

視頻監控系統的主要設備包括監控攝像機、DVR硬盤錄像機、NVR網絡硬盤錄像機、顯示器或監控器。DVR和NVR接口豐富。視頻監控設備的常見接口包括BNC模擬視頻接口、RJ45網絡接口、VGA/DVI/HDMI視頻輸出接口、RS485控制接口、音頻接口、報警接口等。準確識別攝像機、硬盤錄像機和網絡硬盤錄像機的接口，可以快速構建視頻監控系統，使系統更容易調試。

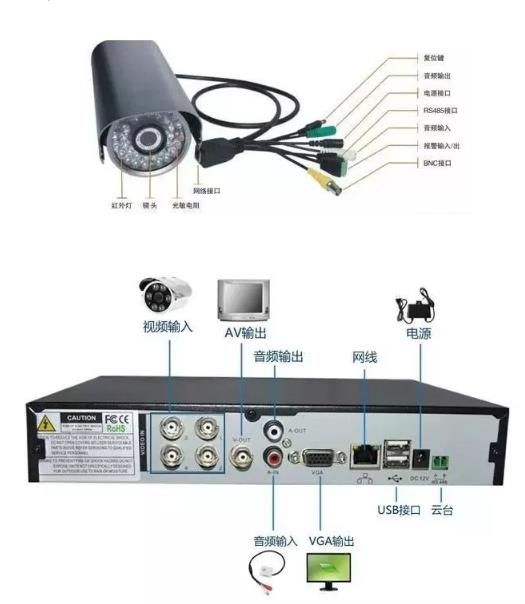

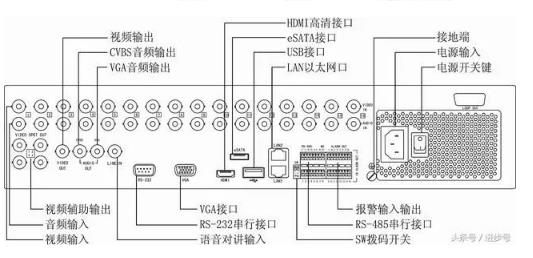

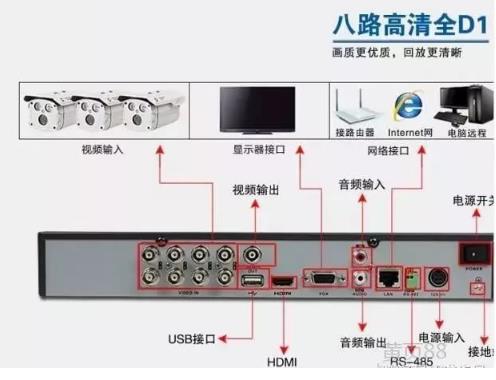

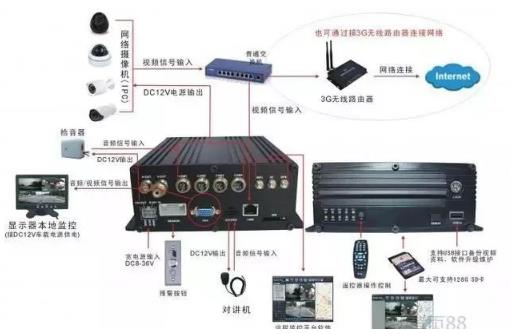

從功能的角度來看，監控設備的功能可以通過設備接口的識別來識別。例如，網絡攝像頭除了網絡端口外，還配備了VIDEO視頻信號輸出的BNC接口，這意味著網絡攝像頭還可以輸出模擬視頻信號，可以本地環出。另一個例子是，DVR或NVR設備帶有ALARMI/O接口，這意味著可以訪問其他系統或設備的開關量信號，并可以進行報警聯動；如果有AUDIO接口，則意味著設備可以收集音頻。USB接口現在已經成為DVR和NVR設備的標準配置，可以連接USB鼠標進行控制，直接操作設備。各種監控設備的接線圖如下。
了解相機、DVR、NVR設備的接線圖，視頻監控容易完成。對于基于上述技術特點的視頻監控產品，家庭可以有以下三種方案，以四臺相機為例。
一、云存儲方案。
4個數字監控攝像頭+云存儲空間+手機APP。
優點：設備投資最少，維護少，云空間買多少，買多久；視頻安全（與本地存儲相比），本地設備也可以查看視頻。
缺點：與SD卡相比，云空間價格并不便宜，需要長期投資，一般按月、季度或年收費。
二、SD卡方案。
4個數字監控攝像頭+4張SD卡+手機APP。
優點：SD卡屬一次性投資，成本比云存儲要節省。
缺點：一旦本地網絡被切斷，就無法遠程查看視頻。當然，實時視頻也看不到，但這不是最重要的。最重要的是，如果當地設備（攝像機）損壞或拆除，一切都將消失。
三、NVR方案。
4個數字監控攝像頭+1個NVR+1個硬盤+手機APP。
優點：長期使用成本低于云存儲，存儲時間可長，三個月，半年不成問題。本地存儲更容易保護隱私。
缺點：硬件設備多，維護自然多，占用空間，當然，NVR不大，小于目前的電視機頂盒，但總是需要一個地方放置。同樣，如果它被破壞了，數字監控視頻就會丟失。
數字監控攝像頭已經進入了我們生活的方方面面，安裝使用方便，價格低廉，在現代社會得到了極大的普及。在安裝網絡攝像頭的過程中，有很多問題需要注意。以下是六個問題和解決方案的簡要介紹。監控一直是弱電行業的一大類。根據客戶的要求，我們可能知道不止一種方法，以滿足客戶的不同要求。正如我們前面提到的，總結了網絡監控系統安裝的六種方法。
1.布線問題。
首先是數字監控攝像頭安裝的布點，和我們的模擬攝像頭一樣。攝像頭的覆蓋面是根據面積和建筑物的分布來設計的，盡量少監控死角。確定點后，我們來談談布線的問題。布線時，我們只需要把每個網絡攝像頭都當一臺電腦來布局域網，采用標準的網絡布線方式，就不會有問題。
2.如何確定是使用百兆交換機還是千兆交換機。
這是根據數字監控攝像頭的數量和代碼流量來決定的。720P網絡攝像頭的代碼流量約為3M，960P的代碼流量約為5M，1080P的代碼流量約為8M。如果你的一臺交換機是一臺24口的百兆交換機，那么你最多接收的720P機是24臺，24*3=72M。一般來說，我們使用80%的交換機數據流量是極限。建議使用24臺以上720P機的1000M交換機和超6類主干網線。
3.選擇網線。
選擇網線有訣竅。無論網線經銷商吹得多好，我們都要清醒地選擇網線，這關系到整個工程的完工質量。一般建議百兆網線采用國標5種以上純銅線，買線時帶萬用表。整箱300米線，線頭線尾單個電阻，不超過30歐姆。
4.數字監控攝像機安裝必要的工具和網絡檢測。
一把好的壓線鉗，工人要想做好事，就必須先磨好工具；一個可靠的測線器(最好有找線器)；一把好的剪線鉗可以幫你提高99%的壓線成功率；網絡檢測方法，DOS下的PING命令應該能夠使用；還有IPCONFIG；當然，做網絡攝像工程，一定要帶筆記本，換IP，換網段，查路由。如果條件允許，最好多準備一張3G/4G上網卡——現在的智能手機也可以作為上網的熱點。真的沒有辦法的時候，直接和廠家的技術上網，讓他們遠程幫忙。安裝調試數字監控硬盤錄像機時，最好有筆記本。
5.網絡布線超過100米怎么辦？
提供幾個想法：1.中間加個交換機可以延長100米，但最好不要超過200米；
2.光纖是最可靠的遠程傳輸設備，盡量使用光纖，從100米到20KM都可以啊！
3.100米13KM如果場地空曠，可使用戶外指向性大功率AP網橋對接。

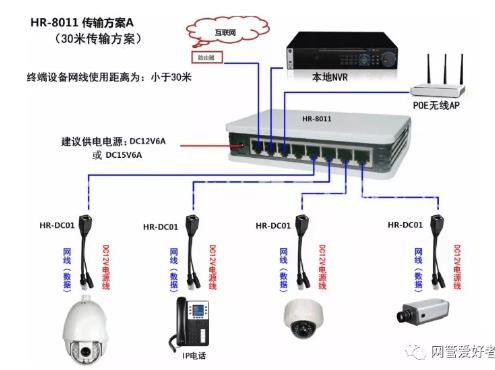

6.為什么安裝的攝像機網線距離只有30米左右？
如果數字監控攝像機設備本身沒有故障，一般有兩種情況：
①使用劣質網線，網線材料差，繞線工藝差，上面已經說過，不再細說；
②做線的方法是錯誤的，這是很多新手經常遇到的問題。我的線測量是通過的，8盞燈閃爍，兩邊的線序都是一樣的。兄弟，請住，使用標準的568B接線方法，可以保證你的距離。
網絡攝像頭安裝使用方便，網絡攝像頭只需要有IP地址、網絡電纜、交換機、顯示器，通過網絡存儲設備，可以通過顯示器觀看監控圖像，也可以通過電腦使用網絡電纜或無線。IPAD，手機通過網絡IP遠程觀看在線攝像頭，攝像頭視頻信號通過芯片數字化和壓縮，通過網絡總線傳輸到網絡服務器，用戶登錄可以直接使用瀏覽器觀看。
第一類：由數字監控攝像機+電源+網線組成。
綜合布線時，應布置電源線和網線。電源還可以就近取220V交流電，為每臺網絡攝像機提供電源。網線將網絡數據傳輸到網絡硬盤錄像機NVR。

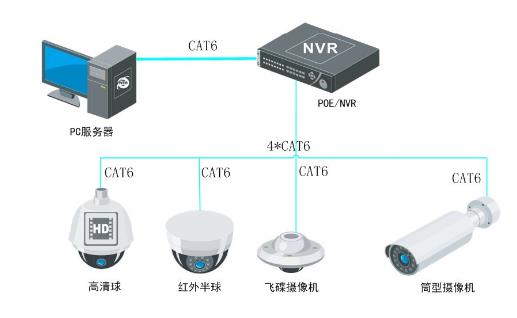

第二：POE供電方式，網絡攝像機+POE交換機。
節省電源線，網絡攝像攝像頭只需要一條網線作為傳輸信號的介質，就不再使用電源線。網線可采用非屏蔽超五種雙絞線，傳輸距離100米無問題。
連接方式如下：

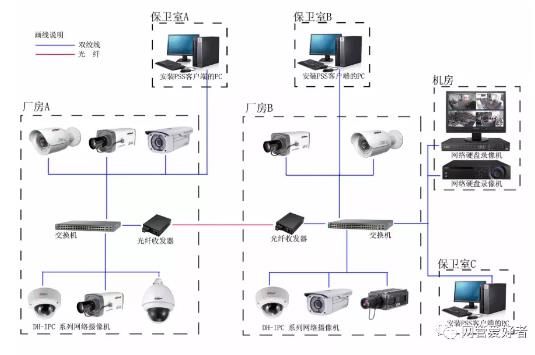

第三：遠距離，網絡攝像頭+光纖+收發器。
光纖傳輸超過100米，光纖不僅傳輸距離長（可傳輸20公里），而且效果穩定。眾所周知，當光纖傳輸數據時，
如圖：
第四：無線傳輸方式，攝像機+無線網橋。
當接線困難遇到自然屏障或不可逾越的障礙時，光纖需要專業的熔接設備，使用無線網橋。例如，無線傳輸方法適用于硬化道路的社區、電梯、建造的工廠、遠程開放區域、野外等環境。

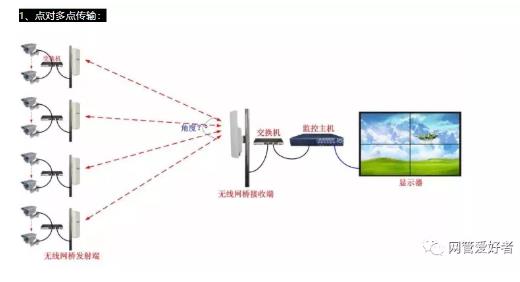

1.點對點傳輸：
網絡監控的所有接線方式。
2.點對點傳輸。
若多個攝像頭比較集中，可將攝像頭與交換機連接。
網絡監控的所有接線方式。
如果相機比較分散，距離比較遠，每個相機都可以配備一對網橋。
網絡監控的所有接線方式。
無線網橋可將網絡信號轉換為無線電波進行點對點傳輸。成對使用。由于點對點定向傳輸，可實現從幾百米到幾十公里的遠程無線傳輸。
無線網橋施工注意事項：發射與接收端之間不得有障礙物。
第五：遠程傳輸，網絡攝像機+OLT+ONU。
PON監控傳輸網絡系統主要利用運營商的光纖資源，為中心管理平臺的各種應用提供基本保障，
pon由OLT(光線路終端)、用戶側的ONU(光網絡單元)和ODN(光分配網絡)組成。

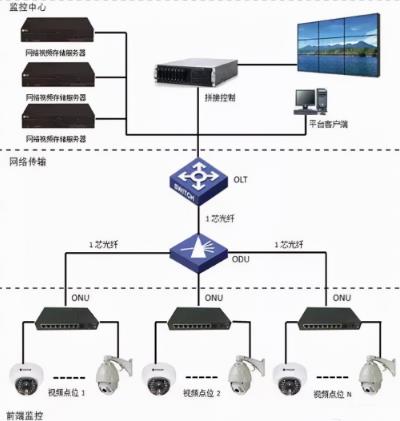

網絡結構如下圖所示：
網絡監控的所有接線方式。
拓撲圖：
網絡監控的所有接線方式。
第六：戶外遠程傳輸，4G+太陽能+攝像頭。
由于監控點本身的環境特點，距離較遠，傳輸方式不能使用有線或光纜，因此應選擇無線傳輸方式進行數據傳輸。目前，4G無線傳輸技術成熟，應用廣泛，信號覆蓋率高，部署方便，是系統設計的最佳選擇。
網絡監控的所有接線方式。
